現場成型
- 成型機設置条件
設計仕様及び現場状況により2つの方法があります。
・屋上成型
・地上成型 - 成型機設置スペースと仕様
下記の成型機寸法と重量を計算し、図例のように考慮して下さい。 - 必要電源
220V（3P-15kw）60A
必要能力により計算して下さい。 - その他の準備
成型用登り板､足場､桟橋､養生､材料置場､レッカー､吊りケーブル､トランスボックス、など。

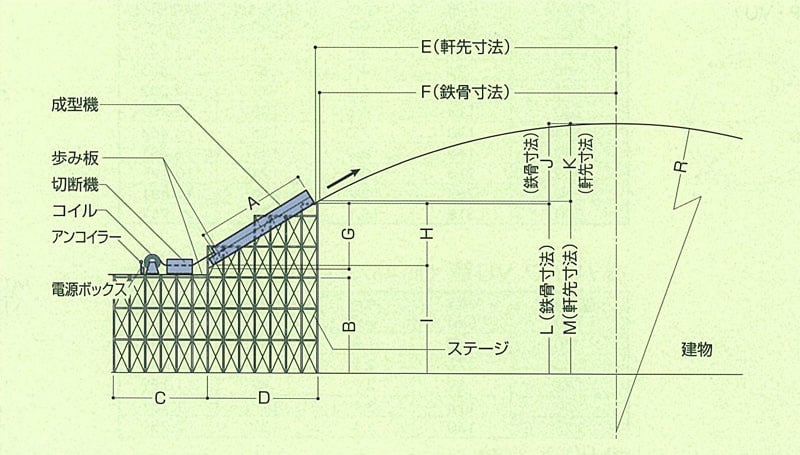

屋上成型（参考）
屋上成型（参考）

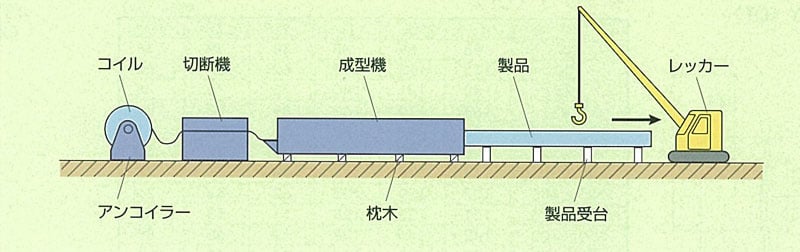

地上成型スペース（参考）
- ご留意
屋上成型の場合、積載する成型切断ライン及びコイル、ハンガー、ケーブル支柱、工具、作業人員の加重計算を行い、架台の安全性を十分確保してください。また、上のイラストは概略ですので、現場に見合う設計図を作成してください。

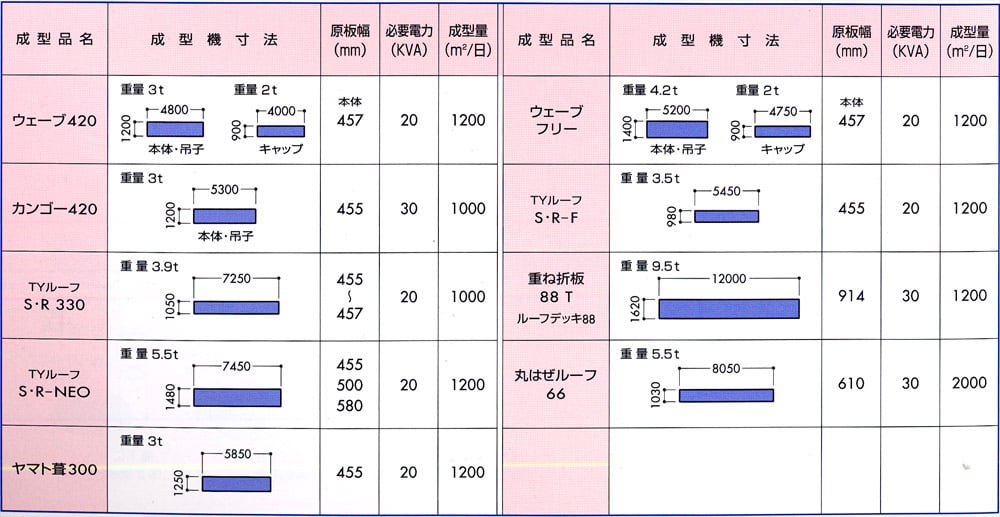

工場成型（成型機寸法）
