ウェーブフリー（円筒・角筒 嵌合瓦棒 変寸タイプ）の特長
働き巾の変寸（成型）が可能
フラットタイプは1mm刻みの自由な寸法ができます。リブ入り対応は、働き巾305・350・405・440mmに対応できます。
選べる角型・丸型キャップ
キャップは、角型、丸型の2種類から選択する事ができます。

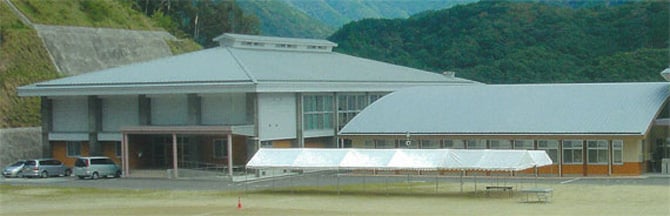

改修工事にも最適

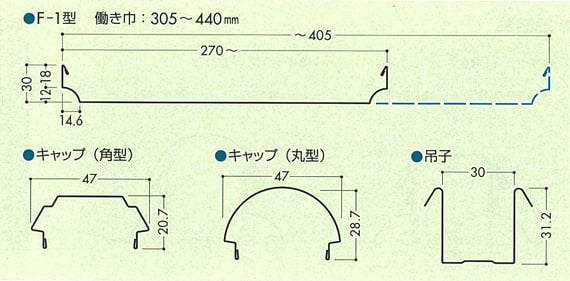

断面形状（フラット伸縮自由タイプ）

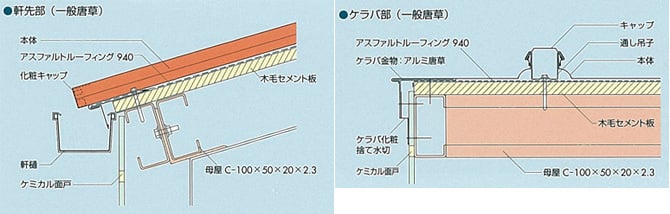

標準納め参考図

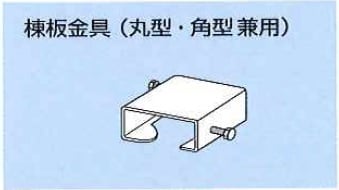

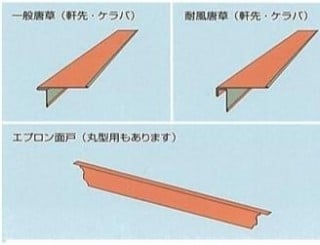

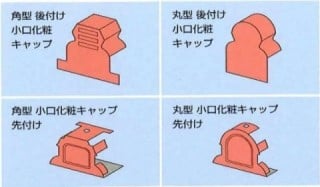

附属部材

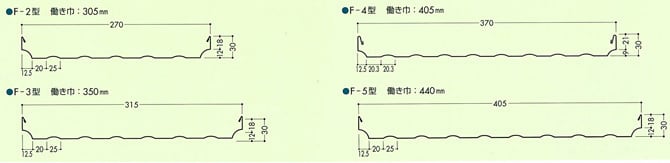

断面形状（リブ入り伸縮定番タイプ）

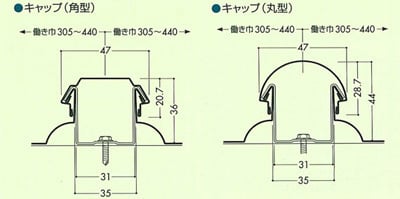

締結部
設計参考仕様
タイプ | フリー | 伸縮定番 | |||
F-1 | F-2 | F-3 | F-4 | F-5 | |
使用原板厚 | 342～477mm | 342mm | 387m | 442mm | 477mm |
使用原板巾 | 305～440mm | 305mm | 350mm | 405mm | 440mm |
働き巾 | 本体：0.4～0.8mm・キャップ/吊子：0.5mm | ||||
勾配 | 5/100以上 | ||||
最小曲げ半径 | 5m以上 | ||||
使用材料
使用原板名 | 板厚mm |
ガルバリウム鋼板 | 0.4～0.6 |
カラーガルバリウム鋼板 | 0.4～0.6 |
フッ素樹脂塗装鋼板 | 0.4～0.6 |
カラーアルミ | 0.6～0.7 |
カラーステンレス | 0.4～0.5 |
