TYルーフフリー

TYルーフフリーの特長

すっきりした外観

吊子締結部は嵌合により隠れて表面に出ないので、すっきりした外観に仕上がります。

施工が容易

吊子一体型の嵌合タイプで、施工が簡単です。また軒先カット加工されているので、軒先部はつかみ込むだけのスピーディ加工です。

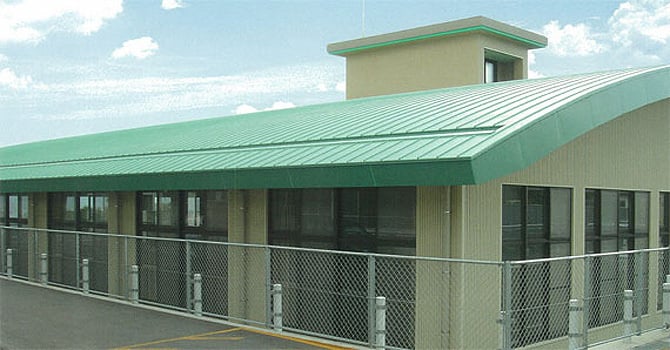

美しいアーチライン

最小半径R=5mまで対応できます。(アーチの場合は、サザ波入り、又は縦リブ仕様となります)

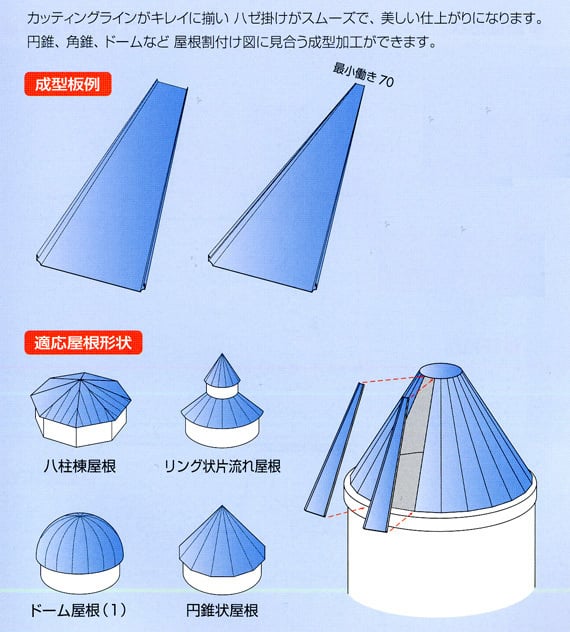

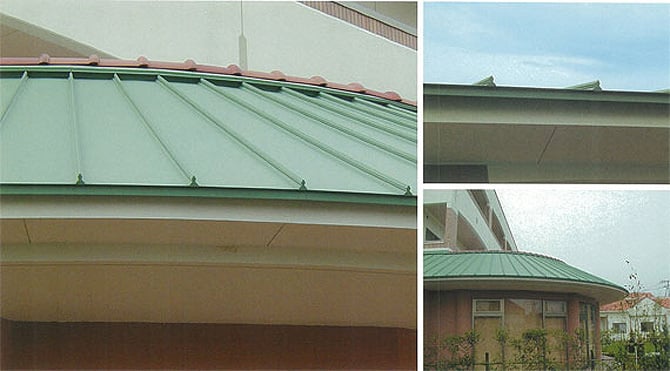

円錐形、ドーム形状にも対応

斜め成型により、円錐形やドーム型の屋根が実現できます。
ただし、斜め成型の場合はR=15mまで可能です。

完全防水工法も可能

下地上にゴムアス防水シートを敷き込み、本体立ち上げ部に防水シートをセットしますと、完全防水仕様となります。

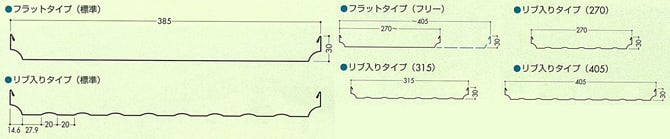

断面形状

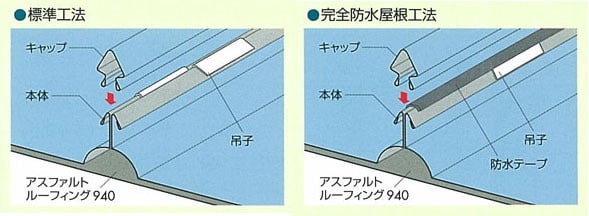

締結部

寸法図をPDF形式とDXF形式(CAD)でご提供しております。
PDFファイルはPDFアイコンをクリックしてご覧ください。DXFファイルはブラウザ画面上で表示させることは出来ませんのでDXFアイコンからファイルをダウンロード※してCAD専用ソフトでご覧ください。
※WindowsでDXFファイルをダウンロードする際、ファイルの種類は「テキスト ドキュメント」以外を選択してください。ファイルの種類で「テキステキスト ドキュメント」を選択すると適切な拡張子で保存されず、CAD専用ソフトで開けない場合があります。

テーパー工法

構成図

附属部材

設計参考仕様

使用原板巾
本体
標準457mm(342~477mm)
キャップ
62mm(0.4~0.5mm)
働き巾
標準385mm(270~405mm)
m2当り必要m数
3.71~2.47m
勾配
5/100以上
最小曲げ半径
平行成型5m、斜め成型15m

使用材料(★標準タイプは0.8㎜可能)

使用原板名
板厚mm
ガルバリウム鋼板
0.4~0.6
カラーガルバリウム鋼板
0.4~0.6
フッ素樹脂塗装鋼板
0.4~0.6
カラーステンレス
0.4~0.5
