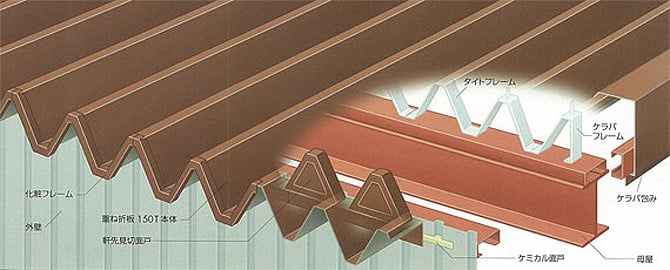

重ね折板 150Tの特長
合理的で経済的な折板屋根
働き巾が500mm、高さが150mmの合理的なサイズで架構性にも優れ、経済的な屋根デザインです。
頑強で雄大なデザイン
度屈強度に強く、大型・中型屋根に美しくフィット

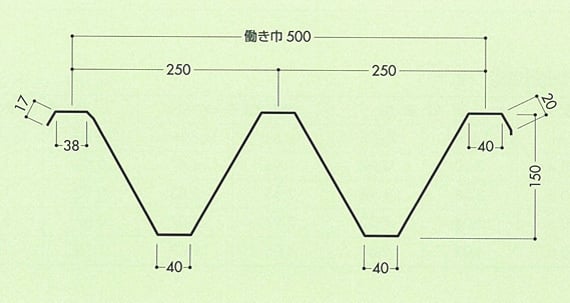

断面形状
附属部品

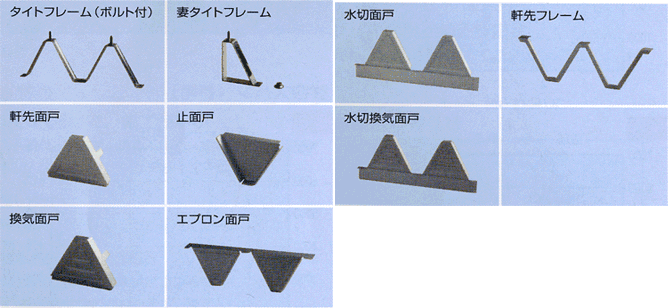

標準附属部材

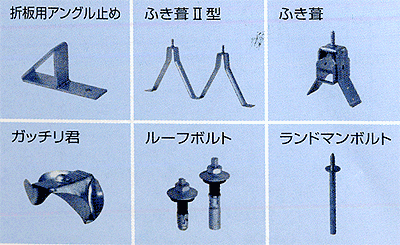

共通部材（オプション）

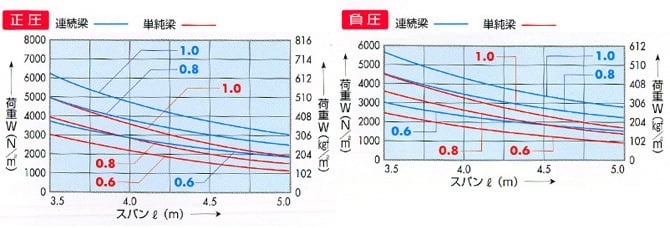

許容スパン（参考）
※折板の軒の出は、板厚に関係なく山高の5倍以下を標準とします。
設計参考仕様
使用原板厚 | 0.6～1.0mm |
使用原板巾 | 914mm |
働き巾 | 500mm |
m2当り必要m数 | 2m |
勾配 | 3/100以上 |
断熱材裏貼り（オプション） | ポリエチレンフォーム t=4mm |
使用原版名 | ガルバ素子、カラーガルバリウム鋼板、フッ素樹脂塗装鋼板、他各種鋼板 |
断面性能（参考）
※1kgf/m2=9.80665N/m2
板厚保 | 単位重量 | 断面2次モーメント | 断面係数 | |||
mm | N/m（kg/m） | N/m（kg/m2） | 1xcm4/m | Zxcm3/m | ||
正圧 | 負圧 | 正圧 | 負圧 | |||
0.6 | 44.9（4.58） | 89.8（9.16） | 266 | 213 | 33.3 | 26.0 |
0.8 | 59.0（6.02） | 118.0（12.04） | 355 | 320 | 44.4 | 40.0 |
1.0 | 73.1（7.45） | 146.2（14.90） | 444 | 400 | 55.4 | 49.9 |
