カンゴー420

カンゴー420の特長

室内の生活、操業はそのまま

元の屋根の上に葺き上げるカバー工法ですから、室内の移動不要です。居ながらスピーディに仕上がります。

美しくイメージチェンジ

元の屋根のイメージからリフレッシュ、ボルト頭の出ない、シンプルで美しい屋根実現します。

新設・改修ともOK

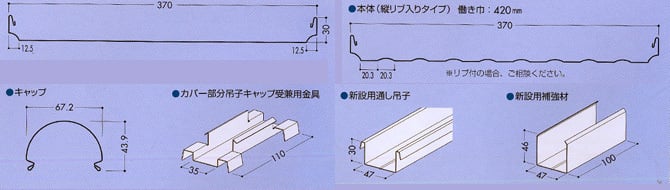

断面形状

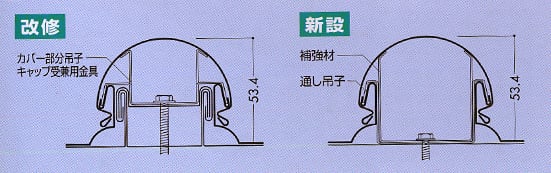

締結部

CADデータ

DXF

PDF

寸法図をPDF形式とDXF形式(CAD)でご提供しております。
PDFファイルはPDFアイコンをクリックしてご覧ください。DXFファイルはブラウザ画面上で表示させることは出来ませんのでDXFアイコンからファイルをダウンロード※してCAD専用ソフトでご覧ください。
※WindowsでDXFファイルをダウンロードする際、ファイルの種類は「テキスト ドキュメント」以外を選択してください。ファイルの種類で「テキステキスト ドキュメント」を選択すると適切な拡張子で保存されず、CAD専用ソフトで開けない場合があります。

設計参考仕様

本体
キャップ
部分吊子
通し吊子
使用原板厚
0.4~0.8mm
0.4~0.6mm
0.8mm
0.5mm
使用原板巾
454mm
145mm
-
-
働き巾
420mm
-
-
-
m2当り必要m数
2.38m
-
-
-

使用材料

使用原板名
板厚mm
ガルバリウム鋼板
0.4~0.6
カラーガルバリウム鋼板
0.4~0.6
フッ素樹脂塗装鋼板
0.4~0.6
カラーアルミ
0.6~0.7
カラーステンレス
0.4~0.5

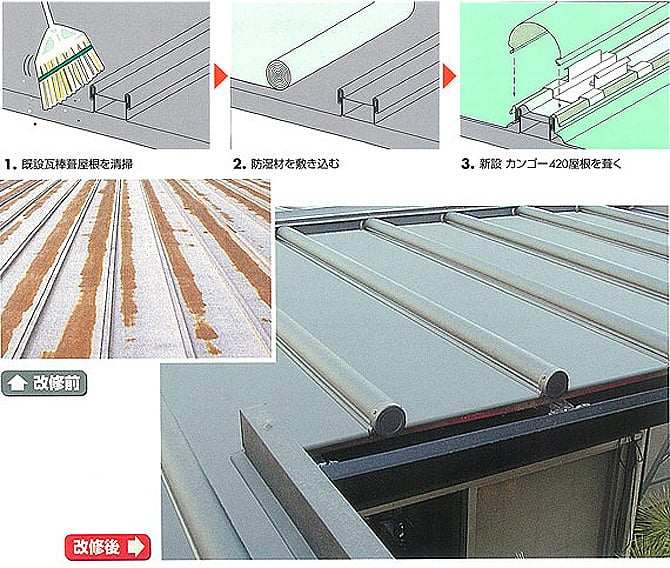

カンゴー420 施工手順

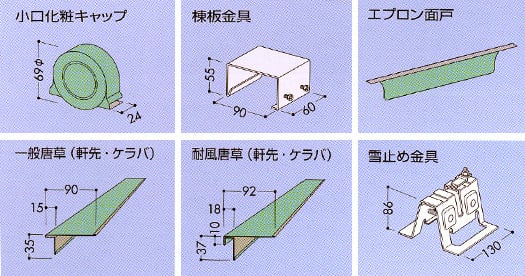

附属部材
