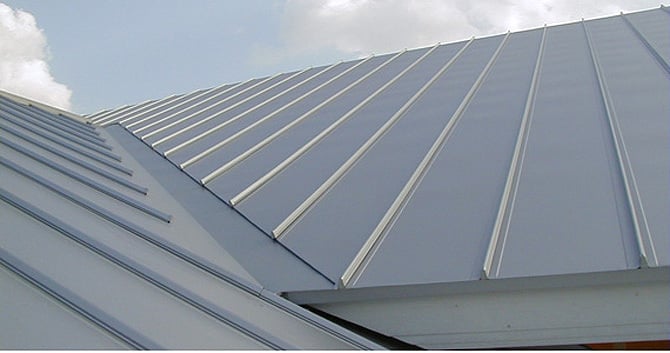

TYルーフ 330の特徴
すっきりした外観
吊子締結部は嵌合により隠れて表面に出ないので、すっきりした外観に仕上がります。
施工が容易
吊子一体型の嵌合タイプですから、施工がきわめて簡単です。
美しいアーチライン
最小半径R=3ｍまで対応できます。（アーチの場合は、（サザ波）縦リブ仕様となります。）
防水仕様も可能
吊子部のヘッドに防水テープ、下地上にゴムアス防水シートをセットしますと完全防水仕様となります。

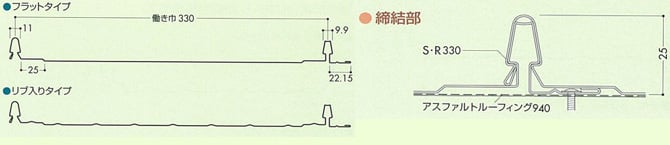

断面形状
CADデータ
寸法図をPDF形式とDXF形式（CAD）でご提供しております。
PDFファイルはPDFアイコンをクリックしてご覧ください。DXFファイルはブラウザ画面上で表示させることは出来ませんのでDXFアイコンからファイルをダウンロード※してCAD専用ソフトでご覧ください。
※WindowsでDXFファイルをダウンロードする際、ファイルの種類は「テキスト ドキュメント」以外を選択してください。ファイルの種類で「テキステキスト ドキュメント」を選択すると適切な拡張子で保存されず、CAD専用ソフトで開けない場合があります。
PDFファイルはPDFアイコンをクリックしてご覧ください。DXFファイルはブラウザ画面上で表示させることは出来ませんのでDXFアイコンからファイルをダウンロード※してCAD専用ソフトでご覧ください。
※WindowsでDXFファイルをダウンロードする際、ファイルの種類は「テキスト ドキュメント」以外を選択してください。ファイルの種類で「テキステキスト ドキュメント」を選択すると適切な拡張子で保存されず、CAD専用ソフトで開けない場合があります。

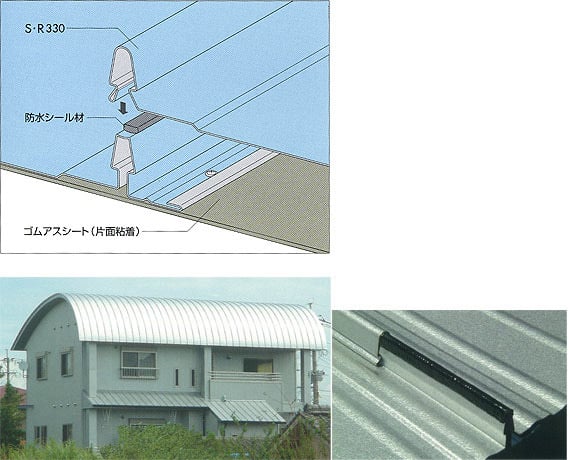

完全防水屋根工法

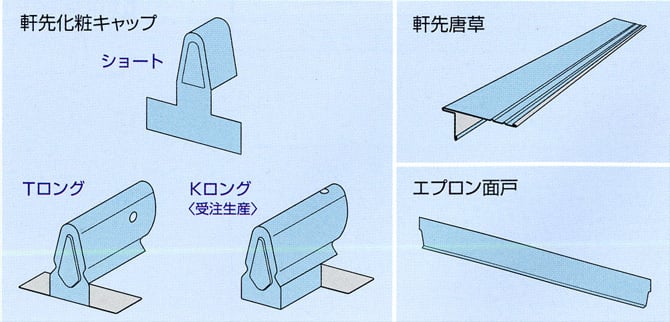

附属部材
設計参考仕様
使用原板巾 | 457mm |
働き巾 | 330mm |
m2当り必要m数 | 3.03m |
勾配 | 5/100以上 |
最小曲げ半径 | 3m以上 |
断熱材裏貼り | オプション |
使用材料
使用原板名 | 板厚mm |
ガルバリウム鋼板 | 0.4～0.6 |
カラーガルバリウム鋼板 | 0.4～0.6 |
フッ素樹脂塗装鋼板 | 0.4～0.6 |
カラーステンレス | 0.4～0.5 |
