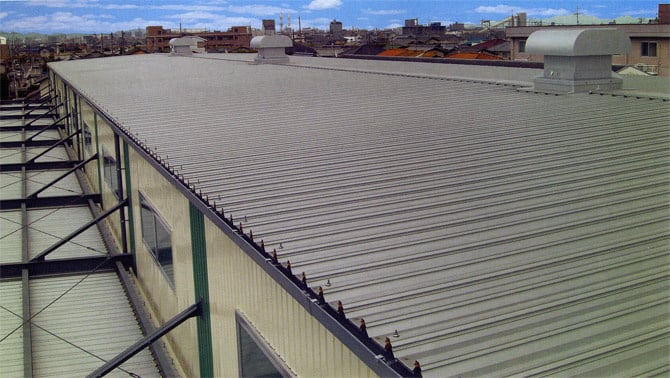

ニスクルーフL80

ニスクルーフL80の特長

少ない部材で、施工が早い

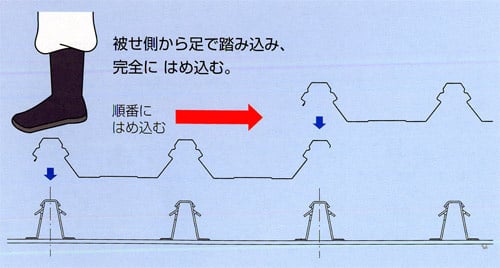

吊子不要、シーマー締め不用で、施工は本体を足で踏み込むだけのワンタッチ嵌合式です。

高い強度

特殊嵌合形状により、嵌合部変形に強い屋根です。

防水性に優れた構造

嵌合部リブが毛細管現象を止める構造になっていて、雨水の浸入やスガ漏れを防止します。

サビの発生を抑える形状

端面にある折り返し加工された形状が端面サビの発生を抑制します。

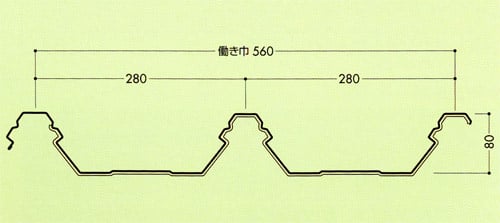

断面形状

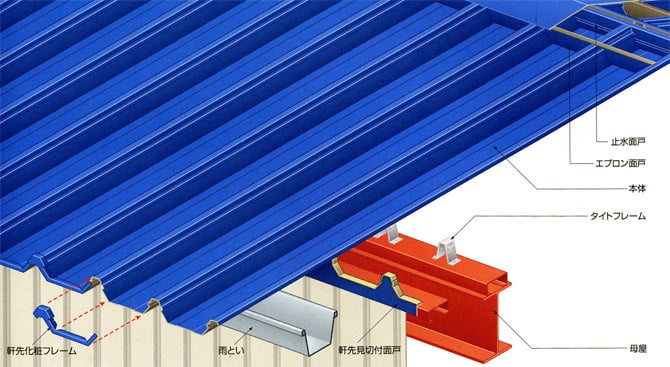

断面構成図

断面性能(参考)

※1kgf/m2=9.80665N/m2
※1.0mmについては別途ご相談ください。
板厚保
単位重量
断面2次モーメント
断面係数
mm
N/m(kg/m)
N/m(kg/m2
1xcm4/m
Zxcm3/m
正圧
負圧
正圧
負圧
0.6
43.9(4.48)
78.4(8.0)
82.9
76.1
18.1
18.1

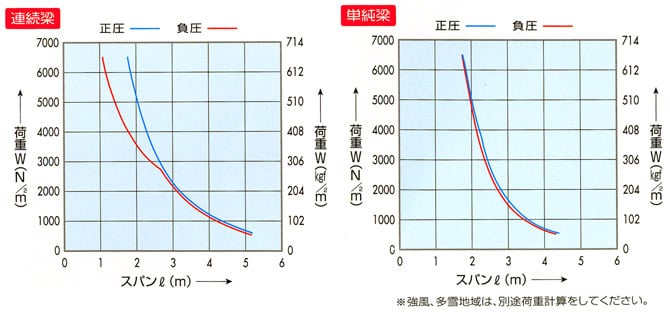

許容スパン

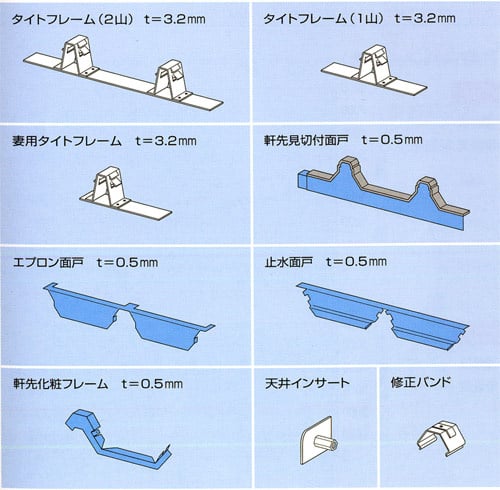

附属部材

設計参考仕様

使用原板厚
0.6mm
使用原板巾
914mm
働き巾
560mm
m2当り必要m数
1.79m
勾配
3/100以上可能※
断熱材裏貼り(オプション)
ポリエチレンフォーム t=4mm
使用原版名
ガルバ素子、カラーガルバリウム鋼板、フッ素樹脂塗装鋼板、他各種鋼板

屋根30分耐火構造認定

  • 認定番号FP030RF-0092

CADデータ

寸法図をPDF形式とDXF形式(CAD)でご提供しております。
PDFファイルはPDFアイコンをクリックしてご覧ください。DXFファイルはブラウザ画面上で表示させることは出来ませんのでDXFアイコンからファイルをダウンロード※してCAD専用ソフトでご覧ください。
※WindowsでDXFファイルをダウンロードする際、ファイルの種類は「テキスト ドキュメント」以外を選択してください。ファイルの種類で「テキステキスト ドキュメント」を選択すると適切な拡張子で保存されず、CAD専用ソフトで開けない場合があります。
